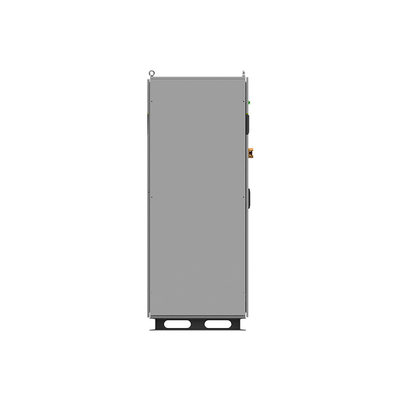

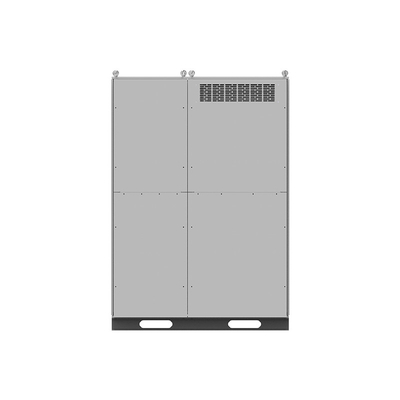

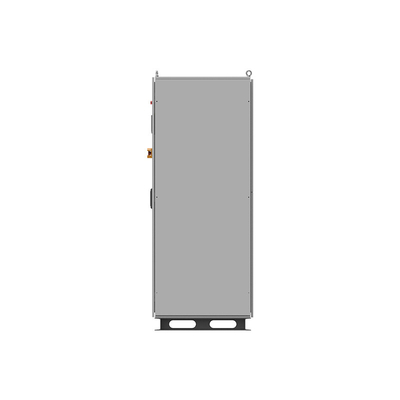

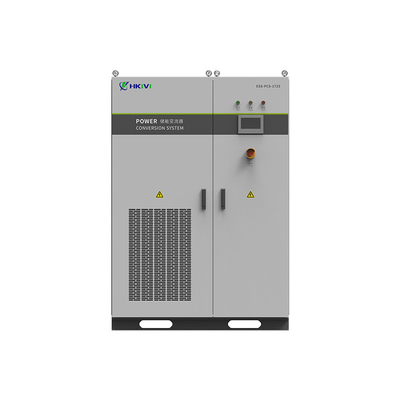

ESS PCS-1725 Hệ thống chuyển đổi năng lượng Chuyển đổi lưu trữ năng lượng kiểu lưới trong nhà

Hệ thống chuyển đổi điện ESS PCS-1725 Chuyển đổi lưu trữ năng lượng kiểu lưới (nơi trong nhà)

AHệ thống chuyển đổi công suất (PCS)là thành phần điện tử điện lực trung tâm được thiết kế để chuyển đổi và điều khiển dạng năng lượng hiệu quả.

CácESS PCS-1725là một hiệu suất caoHệ thống chuyển đổi điện năng lưới (GFM) (PCS)được thiết kế đểỨng dụng lưu trữ năng lượng quy mô lớn, bao gồmĐiều chỉnh tần số bên lưới, tích hợp năng lượng tái tạo và hỗ trợ mạng vi môNó có tính năng1,725kW công suất,Topology dựa trên SiC, vàkiến trúc mô-đun, làm cho nó phù hợp với các dự án quy mô tiện ích đòi hỏi hiệu quả và độ tin cậy cao

Các thông số kỹ thuật chính

Các đặc điểm chính:
✅Khả năng hình thành lưới (GFM):

• Cung cấpTrọng lực tổng hợpvàchức năng khởi động đencho hoạt động ngoài mạng/microgrid.

• Hỗ trợVSG (Virtual Synchronous Generator)chế độ đồng bộ hóa lưới ổn định.

✅Phản ứng cực nhanh:

• < 10 msthời gian phản ứng choĐiều chỉnh tần số (FFR/FCR)vàhỗ trợ điện áp.

✅Mô-đun và có thể mở rộng:

• Hỗ trợN + X dư thừavàcó thể đổi nóngCác mô-đun điện cho thời gian chết tối thiểu.

✅Quản lý nhiệt tiên tiến:

• Làm mát bằng chất lỏngđảm bảo hoạt động ổn định ở nhiệt độ cực (-30 °C đến +60 °C).

Các kịch bản ứng dụng

(1) Lưu trữ năng lượng bên lưới

• Quy định tần số (AGC):

  • Cung cấp± 2% kiểm soát băng tần chếtcho sự ổn định của lưới điện (ví dụ: tuân thủ thị trường PJM).

• Cải tóc đỉnh và làm mịn tái tạo:

  • Giảm thiểu±15%/min Photovoltaic / thay đổi gió(hợp với IEC 61400-21).

(2) Tích hợp năng lượng tái tạo

• Các nhà máy lai năng lượng mặt trời/gió:

  • Cho phépDC-coupledhệ thống hiệu quả cao hơn (so với các thiết lập kết nối AC truyền thống).

• Sự tương đồng quán tính:

  • Những người bắt chướcHành vi của máy phát điện đồng bộđể hỗ trợ các lưới yếu.

(3) Hệ thống mạng vi mô và hệ thống ngoài mạng

• Khả năng khởi động đen:

  • Có thể khởi động lại0.2C tốc độ xảkhông có nguồn điện bên ngoài.

• Hoạt động song song đa PCS:

  • Cho phépTỷ lệ MWtriển khai (ví dụ, các khu công nghiệp trên đảo).

  •

Ưu điểm cạnh tranh so với các đối tác trong ngành

Tại sao nó nổi bật?:

• mật độ công suất cao hơn(dấu chân nhỏ hơn trên mỗi MW).

• Mất đổi thấp hơn(SiC so với IGBT).

• Hỗ trợ lưới tốt hơn(GFM cho lưới không ổn định)10.

Xu hướng phát triển trong tương lai

• Kiểm soát dự đoán dựa trên AI:

  • Tích hợp vớisinh đôi kỹ thuật sốđể tối ưu hóa hiệu quả thời gian thực.

• Sự lai tạo hydro:

  • Khả năng kết nối vớiMáy lọc điệnđể lưu trữ lâu dài.

Đối vớiđề xuất kỹ thuật tùy chỉnh, cung cấp:

1. Sơ đồ một dòng của địa điểm (SLD)

2. Yêu cầu tuân thủ lưới điện(ví dụ: IEEE 1547-2018, EU RfG)

3. Loại pin(ví dụ: LiFePO4, pin dòng chảy)
