BMS 16s 48v 200a Với cân bằng Smart BMS Lifepo4 Với màn hình cảm ứng LCD

Nguồn gốc Trung Quốc
Hàng hiệu HKIVI
Số mô hình A624S200A-250A
Số lượng đặt hàng tối thiểu Số lượng đặt hàng tối thiểu: 20 bộ
Giá bán Có thể đàm phán
chi tiết đóng gói Kích thước gói đơn: 32X12X6 cm
Thời gian giao hàng 7-14 ngày làm việc
Điều khoản thanh toán L/C, D/A, D/P, T/T, Công Đoàn Phương Tây, MoneyGram, Paypal
Khả năng cung cấp 2000 bộ/tháng

Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp hỗ trợ trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Tên sản phẩm BMS thông minh Loại BMS thụ động chủ động
Số Chuỗi 10 ~ 24 giây Chế độ ổ cắm Cùng cổng
Xả hiện tại 200-250A Phương pháp cân bằng Chủ động & Bị động 0,6A
Giao tiếp RS485/RS232/CANbus/BT Xét mặt HASL
Ứng dụng Có thể được sử dụng cho lithium bậc ba, oxit lithium coban, oxit mangan lithium, bộ pin lithium sắt Kích thước bảng 190mm*105mm*15.6mm
Làm nổi bật

Smart BMS lifepo4 với màn hình cảm ứng LCD

,

với màn hình cảm ứng LCD bms 16s 48v 200a

Để lại lời nhắn
Mô tả sản phẩm

BMS 16s 48v 200a Với cân bằng Smart BMS Lifepo4 Với màn hình cảm ứng LCD

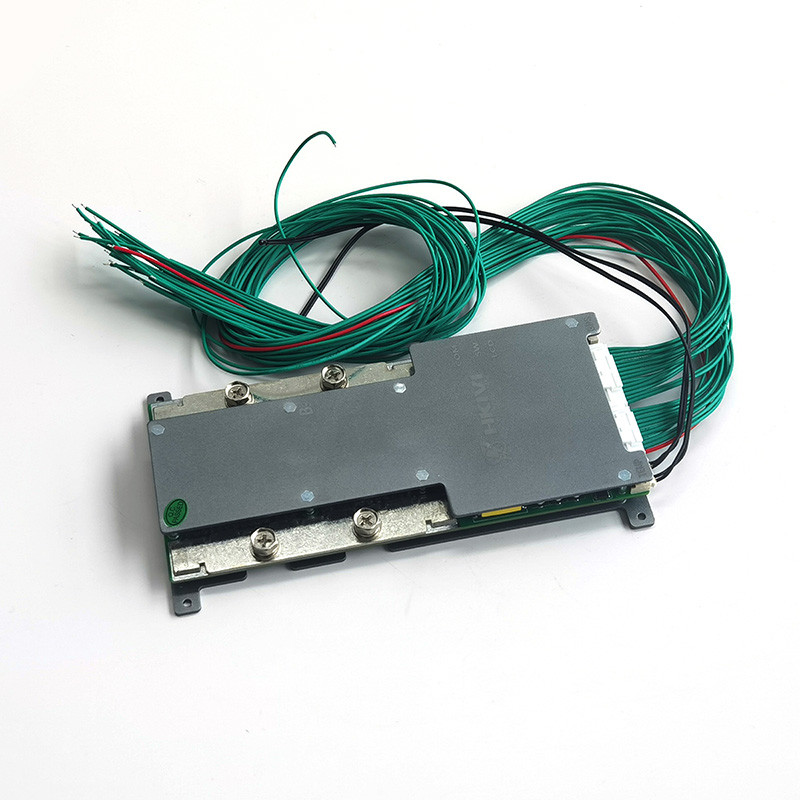

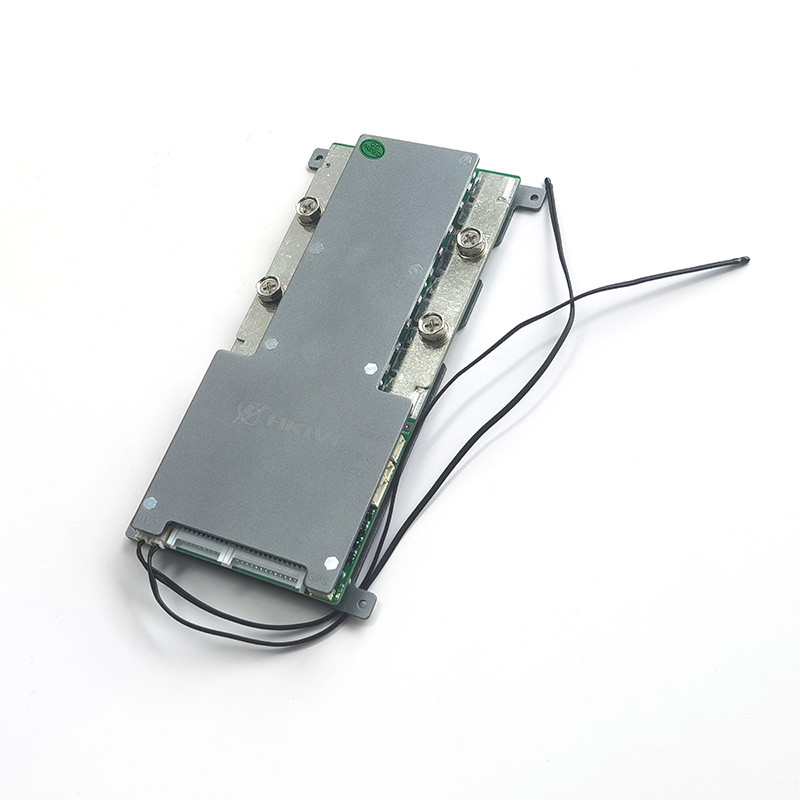

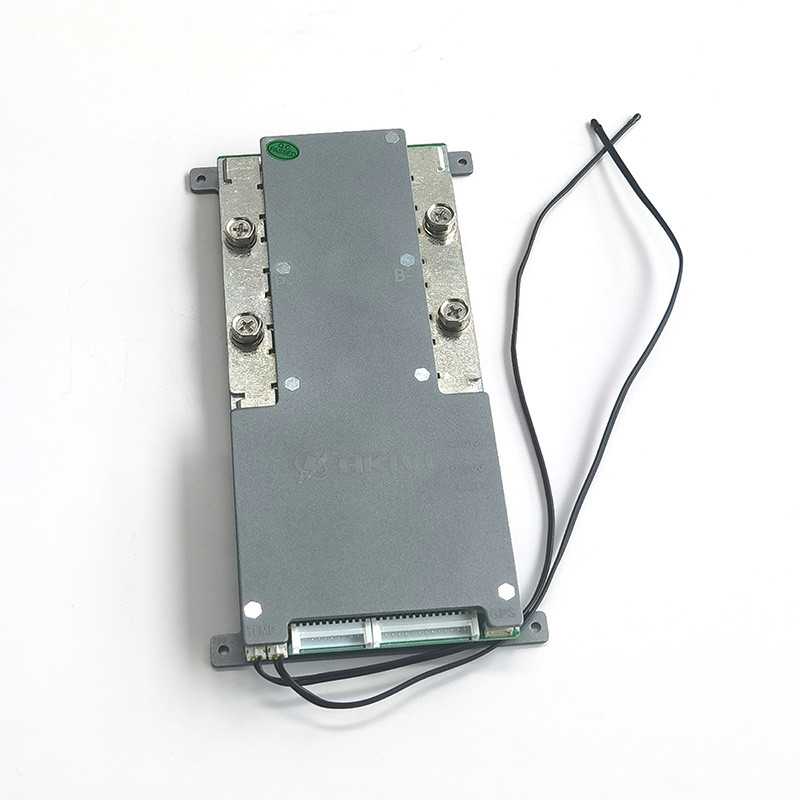

Bảng bảo vệ pin lithium BMS thông minh (HKIVI-A624S200A-250A) là một hệ thống quản lý pin lithium được thiết kế cho các gói pin lithium hàng loạt. Nó có các chức năng thu thập điện áp,Quản lý cân bằng chênh lệch áp suất hoạt động , bảo vệ quá tải, bảo vệ quá xả, bảo vệ quá dòng, bảo vệ quá nhiệt độ, liên lạc Bluetooth, tính năng, vvGiao diện bên ngoài bao gồm giao tiếp RS485 Có thể được sử dụng trong xe tay ga, xe du lịch nhỏ, xe ba bánh, lưu trữ năng lượng công suất cao,nguồn cung cấp điện khởi động và các sản phẩm khác .



BMS 16s 48v 200a Với cân bằng Smart BMS Lifepo4 Với màn hình cảm ứng LCD 0


Mô hình

A624S250A

A624S200A

Số chuỗi ba

10 ~ 22

10 ~ 22

Số dây sắt lithium

10 ~ 24

10 ~ 24

Số dây axit titanic

15 ~ 24

15 ~ 24

Phương pháp cân đối

Số dư hoạt động và thụ động (0.6A)

Dòng điện xả liên tục 250A 200A
Dòng điện xả tối đa 500A 400A
Bảo vệ quá tải (có thể điều chỉnh) 10-250A điều chỉnh 10-200A điều chỉnh
Chế độ ổ cắm cùng cảng
Phạm vi điện áp đơn 1.5-5V
Độ chính xác thu thập điện áp +3mV
Điện áp bảo vệ quá tải 1.5 ~ 4.5V điều chỉnh

Điện áp giải phóng quá tải

1.5 ~ 4.5V điều chỉnh

Sự chậm trễ bảo vệ quá dòng 10~120S điều chỉnh
Điện áp bảo vệ quá mức xả 1.5 ~ 4.5V điều chỉnh
Điện áp phục hồi quá mức xả 1.5 ~ 4.5V điều chỉnh
Số lần phát hiện nhiệt độ 3
Bảo vệ nhiệt độ Vâng.
Bảo vệ mạch ngắn Vâng.
Trình đếm Coulomb Vâng.
Chức năng Bluetooth hỗ trợ Android, Apple, HarmonyOS
Giao diện hiển thị Vâng.
Giao diện GPS Vâng.
Giao diện RS485 Vâng.

Giao diện CAN

Tùy chọn



























BMS 16s 48v 200a Với cân bằng Smart BMS Lifepo4 Với màn hình cảm ứng LCD 1



Trước khi bật nguồn, xin vui lòng xác minh rằng kết nối của đường thu và dây khác là chính xác,liệu nguồn cung cấp cho bảng bảo vệ có nằm trong phạm vi yêu cầu, kiểm tra xem tấm bảo vệ đã được đặt an toàn và tổng điện áp của pin tấm bảo vệ không vượt quá 90V.Nguồn cung cấp năng lượng của bảng bảo vệ chỉ có thể được kích hoạt sau khi xác nhận , nếu không nó có thể gây ra hậu quả nghiêm trọng như hoạt động bất thường hoặc thậm chí đốt cháy



Sau khi xác nhận rằng các hoạt động trên là chính xác, bạn có thể bật màn hình trên bảng bảo vệ. phương pháp 1, kích hoạt bằng cách tắt kết nối kích hoạt trên bảng bảo vệ; phương pháp 2,kích hoạt bộ sạc , bộ sạc cần có điện áp đầu ra, và điện áp đầu ra lớn hơn tổng điện áp của pin hơn 3 V.



BMS 16s 48v 200a Với cân bằng Smart BMS Lifepo4 Với màn hình cảm ứng LCD 2



Hệ thống quản lý pin thông minh (BMS) có cân bằng hoạt động là một hệ thống tiên tiến có thể quản lý và duy trì hiệu quả sức khỏe và hiệu suất của bộ pin đa tế bào.Dưới đây là một cái nhìn tổng quan chi tiết hơn của một BMS thông minh với cân bằng tích cực:

Các thành phần chính:
Kiểm tra điện áp và nhiệt độ của pin
Các mạch cân bằng ở mức tế bào
Máy vi điều khiển hoặc bộ xử lý để xử lý và điều khiển dữ liệu
Giao diện truyền thông (ví dụ: CAN, Modbus, Ethernet)
Các thuật toán điều khiển sạc và xả
Chức năng cân bằng hoạt động:
Tiếp tục theo dõi điện áp và nhiệt độ của mỗi tế bào trong bộ pin.
Phân phối lại điện tích giữa các tế bào bằng cách sử dụng bộ chuyển đổi DC-DC hoặc công tắc để duy trì sự cân bằng.
Điều chỉnh tốc độ sạc và xả của các tế bào cá nhân để cân bằng trạng thái sạc của chúng.
Cho phép cân bằng nhanh hơn và hiệu quả hơn so với các phương pháp cân bằng thụ động.
Các thuật toán và chẩn đoán tiên tiến:
Sử dụng các thuật toán phức tạp để phát hiện và dự đoán sự mất cân bằng tế bào, suy thoái và các thất bại tiềm tàng.
Cung cấp chẩn đoán và dự báo chi tiết, bao gồm cả tình trạng sạc, tình trạng sức khỏe và ước tính tuổi thọ hữu ích còn lại.
Thực hiện các chiến lược cân bằng thích nghi dựa trên các điều kiện năng động của bộ pin.
An toàn và bảo vệ tích hợp:
Tiếp tục theo dõi bộ pin cho các thông số quan trọng về an toàn, chẳng hạn như quá điện, quá điện áp và quá nhiệt.
Thực hiện các biện pháp bảo vệ, bao gồm bỏ qua tế bào, điều chỉnh sạc / xả và tắt khẩn cấp.
Phù hợp với các tiêu chuẩn và chứng chỉ an toàn có liên quan (ví dụ: UL, UN38.3, IEC 62133).
Truyền thông và hội nhập:
Cung cấp dữ liệu và cập nhật trạng thái thời gian thực thông qua các giao thức truyền thông khác nhau (ví dụ: CAN, Modbus, Ethernet).
Cho phép tích hợp với các hệ thống điều khiển cấp cao hơn, hệ thống quản lý năng lượng hoặc nền tảng giám sát dựa trên đám mây.
Cho phép giám sát từ xa, cấu hình và cập nhật firmware để tăng tính linh hoạt và quản lý vòng đời.
Ứng dụng và lợi ích:
Thường được sử dụng trong xe điện, hệ thống lưu trữ năng lượng, thiết bị công nghiệp và các ứng dụng pin công suất cao khác.
Đảm bảo hiệu suất pin tối ưu, an toàn và tuổi thọ bằng cách duy trì sự cân bằng và sức khỏe ở mức tế bào.
Giảm nguy cơ mất năng lực sớm, thoát nhiệt và các vấn đề liên quan đến an toàn khác.
Cung cấp dữ liệu và hiểu biết có giá trị cho bảo trì dự đoán, chẩn đoán và tối ưu hóa hệ thống.
Một BMS thông minh với cân bằng tích cực cung cấp một giải pháp toàn diện cho quản lý pin hiệu quả và đáng tin cậy, làm cho nó trở thành một thành phần quan trọng trong các hệ thống lưu trữ năng lượng hiện đại và chạy bằng pin.

BMS 16s 48v 200a Với cân bằng Smart BMS Lifepo4 Với màn hình cảm ứng LCD 3



Có hai cách để thực hiện chức năng cân bằng: cân bằng tích cực và cân bằng thụ động.



Cả cân bằng tích cực và cân bằng thụ động đều nhằm loại bỏ sự không nhất quán của bộ pin, nhưng các nguyên tắc thực hiện của chúng hoàn toàn ngược lại.bất kỳ cân bằng nào sử dụng kháng cự để phân tán năng lượng được gọi là cân bằng thụ động, và bất kỳ sự cân bằng nào đạt được thông qua chuyển đổi năng lượng được gọi là cân bằng hoạt động.

Sự không nhất quán của pin chủ yếu được phản ánh trong bốn khía cạnh: SOC, kháng cự bên trong, dòng tự xả và dung lượng.công nghệ cân bằng của BMS tương đối trưởng thành, và công nghệ cân bằng chủ yếu nhắm vào mức SOC trong lõi pin.công nghệ cân bằng cân bằng SOC của mỗi tế bào để tất cả các tế bào đạt được giới hạn điện áp trên và dưới của sạc và xả đồng thời, tăng dung lượng có sẵn của bộ pin.


BMS Active và passive balance là hai phương pháp được sử dụng trong các hệ thống quản lý pin (BMS) để cân bằng trạng thái sạc (SOC) hoặc mức điện áp của các tế bào riêng lẻ trong một gói pin.Mục tiêu là đảm bảo rằng mỗi tế bào hoạt động trong phạm vi mong muốn và tối đa hóa hiệu suất tổng thể và tuổi thọ của bộ pin.



Thông tin chi tiết hơn về cân bằng tích cực và thụ động của BMS:

Phương pháp thực hiện cân bằng tích cực:
Loại tụ công tắc: Sử dụng tụ công tắc để chuyển điện giữa các pin pin.
Loại chuyển đổi DC-DC: Sử dụng các bộ chuyển đổi DC-DC để chuyển năng lượng giữa các tế bào pin theo cả hai hướng.
Loại cảm ứng: Sử dụng cảm ứng để lưu trữ năng lượng và chuyển tải điện tích giữa các tế bào pin.
Ưu điểm của việc cân bằng tích cực:
Hiệu quả và tốc độ cân bằng cao hơn: Bộ pin có thể được cân bằng đến trạng thái lý tưởng trong thời gian ngắn hơn.
Kiểm soát chính xác hơn: Tình trạng của mỗi tế bào có thể được kiểm soát và cân bằng độc lập.
Mở rộng tuổi thọ của bộ pin: Tránh hiệu quả quá tải và quá tải do mất cân bằng.
Cải thiện an toàn: Các tình trạng bất thường của pin có thể được phát hiện kịp thời và được bảo vệ.
Ưu điểm của việc cân bằng thụ động:
Cấu trúc đơn giản và chi phí thấp: Thích hợp cho các hệ thống pin cấp trung bình và thấp.
Dễ dàng tích hợp và thực hiện: Các yêu cầu hệ thống thấp, phù hợp với các ứng dụng nhỏ.
Tiêu thụ năng lượng thấp, sẽ không tiêu thụ quá nhiều năng lượng pin.
Lựa chọn chiến lược kiểm soát cân bằng:
Sự cân bằng trên cùng: Sự cân bằng khi bộ pin đạt đến trạng thái sạc đầy đủ có thể đảm bảo dung lượng tối đa của bộ pin.
Sự cân bằng dưới: Sự cân bằng được thực hiện khi bộ pin được xả đầy để ngăn ngừa quá mức xả gây thiệt hại cho pin.
Sự cân bằng liên tục: Theo dõi liên tục và cân bằng năng động để cung cấp hiệu suất tối ưu.
So sánh kịch bản ứng dụng:
Xe điện: Sự cân bằng tích cực là tiêu chuẩn để đảm bảo an toàn và phạm vi.
Hệ thống lưu trữ năng lượng: Chọn cân bằng tích cực hoặc thụ động dựa trên các yêu cầu về công suất và chi phí.
Điện tử tiêu dùng: cân bằng thụ động có thể áp dụng hơn và nhạy cảm với chi phí.
