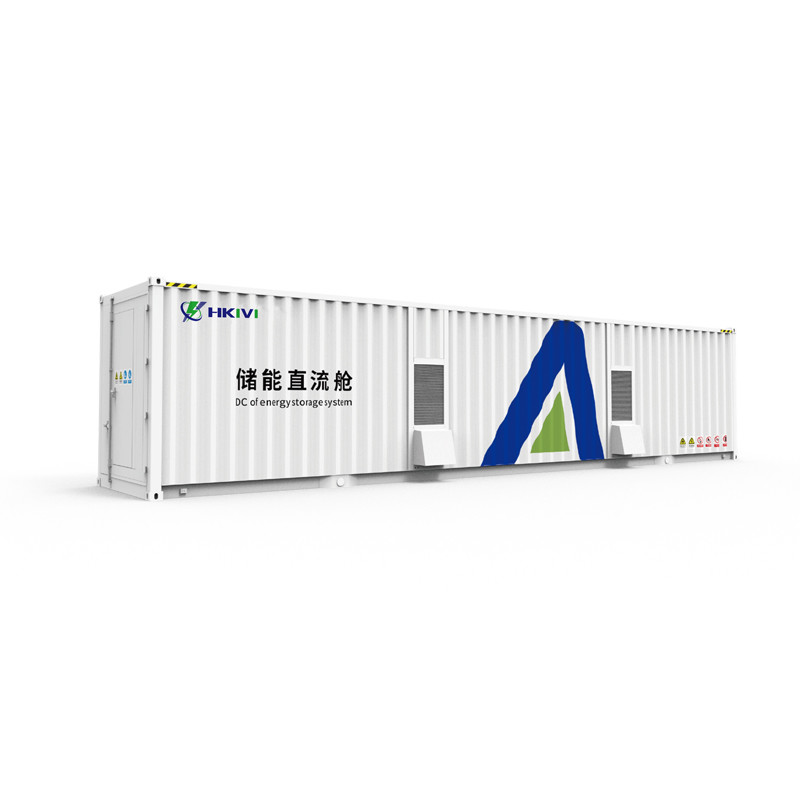

Pin lưu trữ năng lượng cabin BESS DC với hệ thống quản lý nhiệt

Pin lưu trữ năng lượng cabin BESS DC với hệ thống quản lý nhiệt

ESS-DC-1250/2500-F đại diện cho một giải pháp hệ thống lưu trữ năng lượng pin (BESS) tiên tiến được thiết kế cho các ứng dụng lưu trữ năng lượng quy mô lớn.Hệ thống nối DC này được thiết kế để cung cấp hiệu suất cao, độ tin cậy và an toàn trong việc triển khai lưu trữ năng lượng quy mô tiện ích, thương mại và công nghiệp.25MWh đến 2.5MWh, làm cho nó thích nghi với các yêu cầu khác nhau của dự án.

Là một hệ thống kết nối DC,ESS-DC-1250/2500-F trực tiếp giao tiếp với các nguồn năng lượng tái tạo (như mảng năng lượng mặt trời PV) và hệ thống chuyển đổi điện (PCS) mà không cần các giai đoạn chuyển đổi AC-DC bổ sungCách tiếp cận thiết kế này cải thiện đáng kể hiệu quả tổng thể của hệ thống bằng cách giảm tổn thất chuyển đổi năng lượng thường liên quan đến các hệ thống kết nối AC.Hệ thống bao gồm một số thành phần chính:

• Thang pin: Các giá đỡ được cấu hình sẵn chứa các mô-đun pin lithium-ion với hệ thống quản lý pin tích hợp (BMS)

• Hệ thống chuyển đổi năng lượng: Máy chuyển đổi DC-AC hai chiều hiệu quả cao (thường được định giá với đầu vào DC 1500V)

• Hệ thống quản lý năng lượng (EMS): Nền tảng điều khiển tiên tiến cho giám sát hệ thống, tối ưu hóa và tương tác lưới

• Hệ thống quản lý nhiệt: Giải pháp làm mát chính xác duy trì nhiệt độ hoạt động tối ưu

• Hệ thống an toàn: Bảo vệ đa cấp bao gồm dập lửa và phát hiện khí

ESS-DC-1250/2500-F đặc biệt đáng chú ý với cấu hình "F" của nó, đề cập đến kiến trúc điện chuyên dụng của nó được thiết kế cho ứng dụng phản hồi nhanh và điều chỉnh tần số.Cấu hình này cho phép tiêm hoặc hấp thụ năng lượng nhanh chóng, làm cho nó đặc biệt phù hợp với các dịch vụ ổn định lưới điện.

Công nghệ và đổi mới cốt lõi

Công nghệ pin tiên tiến

ESS-DC-1250/2500-F sử dụngHóa học pin lithium iron phosphate (LFP), cung cấp các đặc điểm an toàn vượt trội và tuổi thọ so với các biến thể lithium-ion khác.

• Tối ưu hóa ở mức tế bào: Mỗi pin pin được theo dõi và cân bằng riêng lẻ bởi BMS để đảm bảo hiệu suất đồng nhất và tuổi thọ

• Phòng ngừa thoát nhiệt ở cấp gói: Thiết kế sáng tạo có hiệu quả chứa các sự kiện nhiệt trong các gói pin riêng lẻ, ngăn ngừa sự lây lan sang toàn bộ hệ thống

• Tuổi thọ chu kỳ dài: Được thiết kế cho 6.000 + chu kỳ ở độ sâu xả 80% (DOD), giảm đáng kể chi phí lưu trữ (LCOS)

•

Chuyển đổi năng lượng thông minh

Hệ thống bao gồmCông nghệ chuyển đổi điện 1500V DC, làm giảm chi phí hệ thống và cải thiện hiệu quả so với kiến trúc 1000V truyền thống.

• Dòng điện hai chiều: Chuyển đổi liền mạch giữa chế độ sạc và xả với thời gian phản hồi < 100ms

• Hoạt động trong phạm vi điện áp rộng: Tương thích với đầu vào DC 1000V-1500V, chứa các trạng thái sạc pin khác nhau

• Hiệu quả chuyển đổi cao: Hiệu suất đỉnh vượt quá 98,5% thông qua các thiết bị điện SiC và topology tiên tiến

•

Khả năng hình thành lưới điện

Một tính năng nổi bật của ESS-DC-1250/2500-F làKhả năng hình thành lưới điện, cho phép nó:

• Tạo và duy trì điện áp và tần số lưới một cách độc lập (khả năng khởi động đen)

• Cung cấp quán tính ảo để ổn định lưới với sự thâm nhập năng lượng tái tạo cao

• Hoạt động trong cả hai chế độ kết nối lưới điện và đảo liền mạch

•

Quản lý năng lượng thông minh

Hệ thống quản lý năng lượng tích hợp (EMS) cung cấp:

• Quản lý tinh chế bốn cấp: Giám sát thời gian thực từ mức tế bào đến hệ thống

• Tối ưu hóa dựa trên AI: Điều chỉnh năng động các chiến lược thanh toán / xả dựa trên giá điện, mô hình tải và dự báo thời tiết

• Định chuẩn SOC tự động: Giảm can thiệp thủ công và cải thiện độ chính xác trạng thái sạc

Các kịch bản ứng dụng và tích hợp hệ thống

Lưu trữ năng lượng quy mô tiện ích

ESS-DC-1250/2500-F là lý tưởng choỨng dụng lưu trữ năng lượng quy mô lưới:

Cạo râu cao điểm: Giảm phí tiêu thụ bằng cách xả trong thời gian cao điểm

Điều chỉnh tần số: Cung cấp các dịch vụ phụ trợ điều khiển tần số phản hồi nhanh (FCAS)

Làm mịn năng lượng tái tạo: Giảm sự biến đổi sản xuất năng lượng mặt trời / gió

Việc hoãn hoạt động công suất: Trì hoãn nâng cấp cơ sở hạ tầng lưới điện tốn kém

Ứng dụng đặc biệt

Tích hợp năng lượng tái tạo

Hệ thống xuất sắc trongcấu hình năng lượng tái tạo cộng với lưu trữ:

Ứng dụng thương mại và công nghiệp (C&I)

Đối với người dùng C&I, hệ thống cung cấp:

• Khả năng khởi động đen: Khôi phục điện sau khi mất điện

• Hỗ trợ lưới yếu: Củng cố ổn định các mạng lưới xa hoặc kém phát triển

• Hoạt động ở độ cao cao: Được chứng nhận cho các thiết bị lên đến 5000m độ cao

•

• Gặp mặt trời PV: Lưu trữ lượng năng lượng mặt trời dư thừa để sử dụng vào ban đêm

• Tăng năng lượng gió: Phù hổng biến động gió

• Các nhà máy điện lai: Kết hợp nhiều nguồn tái tạo với lưu trữ

• Năng lượng dự phòng: Cung cấp năng lượng không bị gián đoạn trong thời gian mất điện

• Tích hợp mạng vi mô: Là xương sống của các hệ thống năng lượng độc lập

•

• Quản lý chi phí nhu cầu: Giảm mức phạt tối đa

• Điều lệ năng lượng: Lưu trữ năng lượng khi giá thấp và sử dụng khi giá cao

•
